JB T308-2004
阀门型号编制方法
1
范围
本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代
号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽
疏水阀、排污阀、柱塞阀的型号编制。
2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不
包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文
件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1048
管道元件公称压力
3
型号编制和代号表示方法
3.1
阀门的型号编制方法
3.1.1
阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作
温度下的工作压力、阀体材料七部分组成。
3.1.2
编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代
号或工作温度下的工作压力代号、阀体材料。
3.2
阀门类型代号
3.2.1

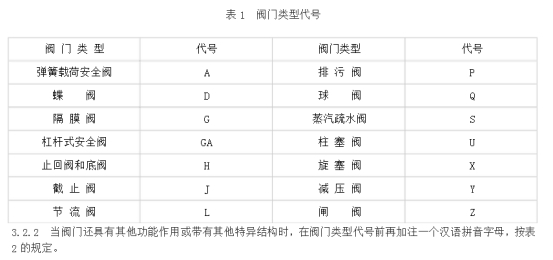

阀门类型代号用汉语拼音字母表示,按表
l
的规定表示。
![wps1.jpg](/upload/P4e4bba9cb0ba4fdea5c7b721898fc68e.jpg)
![wps2.jpg](/upload/P0bc1212a411241f1978a9c8cddc2c190.jpg)
![wps3.jpg](/upload/P6ee9ca0a0e604487adfe1a6f213eb098.jpg)
![wps4.jpg](/upload/P9fe2b573730e4819b27b16b0dda224d3.jpg)
![wps5.jpg](/upload/P3e580918b9664fcdb66575688a2e3e20.jpg)
![wps6.jpg](/upload/Pf749f1eae83445e281bfb764c188c5ab.jpg)
![wps7.jpg](/upload/P3a9395c2932242578913276e28d2b685.jpg)
![wps8.jpg](/upload/Pa23d612d6631462db9df47664611ff22.jpg)
